Husqvarna Platine Ladestation Automower 220AC/230 ACX (G2 ab 2010) – 5929096-01

Platine Ladestation Husqvarna Automower G2 – 5929096-01

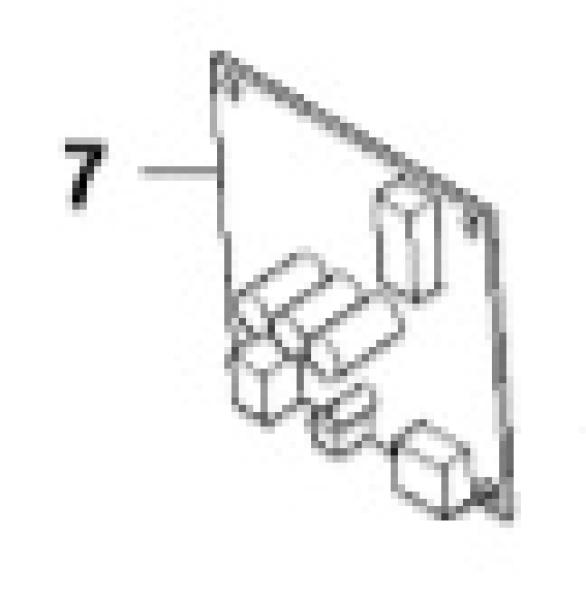

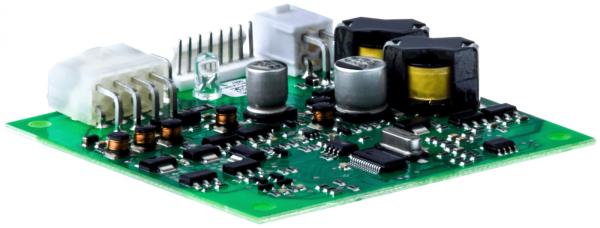

Originale Leiterplatte (Charging-Station-Board) für die neuere G2-Ladestation ab 2010. Ideal, wenn die LED-Anzeige auffällig ist oder der Roboter „Kein Schleifensignal“ meldet.

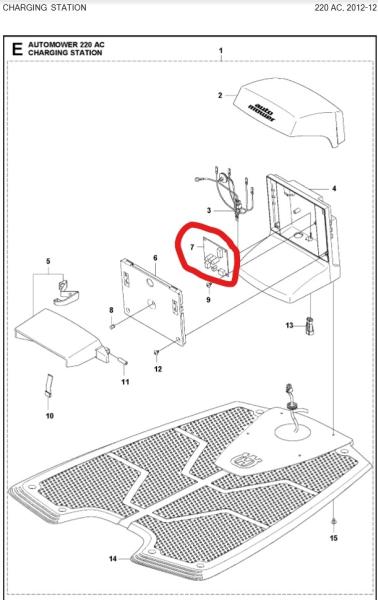

• Passend für G2-Ladestation-Version ab 2010 (Basisplatte 5752316-01)
• Anschlüsse: 4-pol (Basisplatte) + 8-pol (Strom/Begrenzung/Loop)
• Typische Ursache: Überspannung/Blitzschlag oder Kurzschluss in der Station
• Nach Austausch muss die Station neu gekoppelt werden (PIN ändern)
• Ersetzt belegte Vorgänger-Artikelnummern (siehe Tabelle)

Technik

• MPN/Art.-Nr.: 5929096-01 / 592909601
• Generation: G2 (neuere Ladestation ab 2010)
• Einbauort: Ladestation
• Versandgewicht: 0,08 kg

Einbau

Vor dem Einbau Netzteil vom Strom trennen und Begrenzung/Guide abklemmen. Platine tauschen und alle Steckverbinder sauber einrasten lassen.

Danach den Roboter in die Station stellen und im Menü die PIN ändern (die gleiche PIN kann erneut verwendet werden), damit die Kopplung wieder hergestellt wird.

• Nur passend, wenn Ihre Station die neue Basisplatte 5752316-01 (ab 2010) nutzt
• Pins/Stecker in der Station auf festen Sitz und Korrosion prüfen
• Wenn die LED weiterhin grün blinkt: Begrenzungsschleife und Guide mit Multimeter prüfen

Kompatibilität

Modell	Baujahre	Passende Artikelnummern/MPN	Ersetzt (belegt)	Hinweis/Version
Husqvarna Automower 220AC	ab 2010	5929096-01 592909601 592 90 96-01	5444541-05 / 544454105 5444541-04 / 544454104 5848220-02 / 584822002 5787885-01 / 578788501 5787884-01 / 578788401 5444541-02 / 544454102	G2-Ladestation mit neuer Basisplatte 5752316-01 (4+8-pol). Nach Tausch koppeln (PIN ändern).
Husqvarna Automower 230 ACX	ab 2010	5929096-01 592909601 592 90 96-01	5444541-05 / 544454105 5444541-04 / 544454104 5848220-02 / 584822002 5787885-01 / 578788501 5787884-01 / 578788401 5444541-02 / 544454102	G2-Ladestation mit neuer Basisplatte 5752316-01 (4+8-pol).
Husqvarna Automower Solar Hybrid	ab 2010 (Ladestation-Version)	5929096-01 592909601 592 90 96-01	5444541-05 / 544454105 5444541-04 / 544454104 5848220-02 / 584822002 5787885-01 / 578788501 5787884-01 / 578788401 5444541-02 / 544454102	Für G2-Ladestation ab 2010; Solar Hybrid (NiMH) laut Teilezuordnung.
Husqvarna Automower 260 ACX	ab 2010 (Ladestation-Version)	5929096-01 592909601 592 90 96-01	5444541-05 / 544454105 5444541-04 / 544454104 5848220-02 / 584822002 5787885-01 / 578788501 5787884-01 / 578788401 5444541-02 / 544454102	Nur passend zur Ladestation-Version ab 2010 (Basisplatte 5752316-01).
Husqvarna Automower 265 ACX	ab 2010 (Ladestation-Version)	5929096-01 592909601 592 90 96-01	5444541-05 / 544454105 5444541-04 / 544454104 5848220-02 / 584822002 5787885-01 / 578788501 5787884-01 / 578788401 5444541-02 / 544454102	Für 265 ACX (Li-Ion) mit G2-Ladestation ab 2010; Basisplatte 5752316-01 erforderlich.
Gardena R160	ab 2010 (Ladestation-Version)	5929096-01 592909601 592 90 96-01	5444541-05 / 544454105 5444541-04 / 544454104 5848220-02 / 584822002 5787885-01 / 578788501 5787884-01 / 578788401 5444541-02 / 544454102	Beispiel-Kompatibilität für G2-Ladestation ab 2010; Stecker/Basisplatte prüfen.

Wichtig: Entscheidend ist die Version der Ladestation (ab 2010, 4+8-pol). Bitte vor dem Kauf Basisplatte/Stecker vergleichen.

• Original Husqvarna Platine für G2-Ladestation ab 2010 (Basisplatte 5752316-01)
• 4-pol + 8-pol Steckverbinder (neue Station-Version)
• Typischer Fehler: „Kein Schleifensignal“ trotz grünem LED
• Nach Austausch neu koppeln (PIN ändern)
• Ersetzt u.a. 5444541-05, 5444541-04, 5848220-02, 5787885-01, 5787884-01
