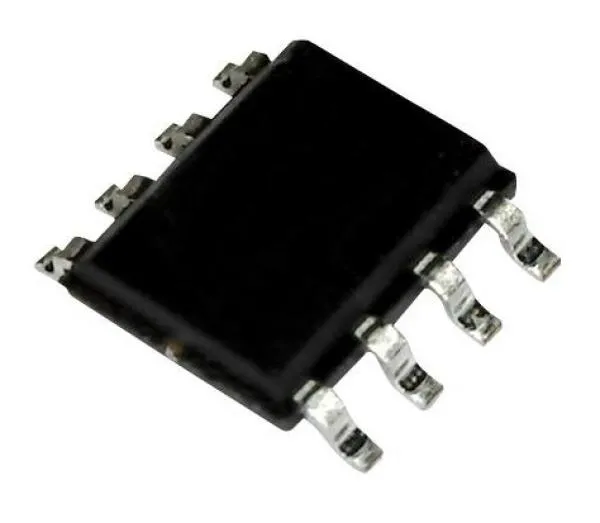

SN65HVD230D ist ein CAN-Transceiver (Controller Area Network) mit Standby-Modus in 8-poliger SOIC-Bauform. Dieser CAN-Transceiver erfüllt die Anforderungen von ISO 11898-2 (High-Speed-CAN). Er ist ausgelegt für Datenraten von bis zu 1MB/s und verfügt über viele Schutzfunktionen für robuste Geräte und CAN-Netzwerke. Er wurde entwickelt für die Verwendung mit den 3.3V-Mikroprozessoren, MCUs und DSPs von Texas Instruments mit CAN-Controllern oder äquivalenten Protokoll-Controller-Bausteinen. Dieser Baustein ist ausgelegt für die Verwendung in Anwendungen, in denen serielle CAN-Bussysteme mit physischen Schichten gemäß ISO 11898 erforderlich sind. Er eignet sich für den Einsatz in besonders rauen Umgebungen. Der CAN-Transceiver SN65HVD230D verfügt über Querschluss-, Überhitzungs- und Überspannungsschutz sowie Schutz vor Erdungsverlust und weist einen großen Gleichtaktspannungsbereich auf.
- Betrieb mit einer einzigen 3.3V-Spannungsversorgung
- Energiesparender Ersatz für den PCA82C250-Footprint
- HBM-ESD-Schutz von mehr als ± 16kV an den Bus-Pins
- Hohe Eingangsimpedanz ermöglicht bis zu 120 Knoten am Bus
- Einstellbare Treiber-Übergangszeiten für geringere Störemissionen
- Geringer Stromverbrauch im Standby-Modus: typ. 370µA
- Ausfallsicher bei offener Schleife
- Schutzfunktion für glitchfreies Ein- und Ausschalten für Hot-Plug-Anwendungen
- Betriebstemperatur: -40°C bis 85°C
